ZDS2000系列示波器
200M带宽/1G采样率/250M存储深度/330Kwfms/s波形刷新率/25种协议解码/51种统计测量项。免费提供样机试用

型号 :ZDS2000系列示波器 品牌 : ZLG致远电子

ZDS2024PLUS

250Mpts存储深度/22种协议触发、25种协议解码/330K次/s波形刷新率

250M存储深度
如果存储深度能够做到足够大，就能保持的波形采样率，则观察到的波形会更加真实、细腻。反之，如果存储深度只有1Mpts甚至更低，当要观察时长较大的波形时，示波器就只能被迫降低采样率。由于采样点数不足，示波器显示的波形也会严重失真，甚至产生波形混叠，误导用户测量分析。

ZDS2024创新性地采用DDR3存储技术，配合大规模的FPGA器件，通过全硬件加速和多线程并行处理，存储深度可达250M ！在观察长时间波形时也不丢失波形细节。

25种协议解码

在调试协议信号的时候，不仅需要观测协议波形，还要将波形解码成对应的数据。但一直以来各*示波器的协议解码功能都要付费选配的，而且只有寥寥几种。

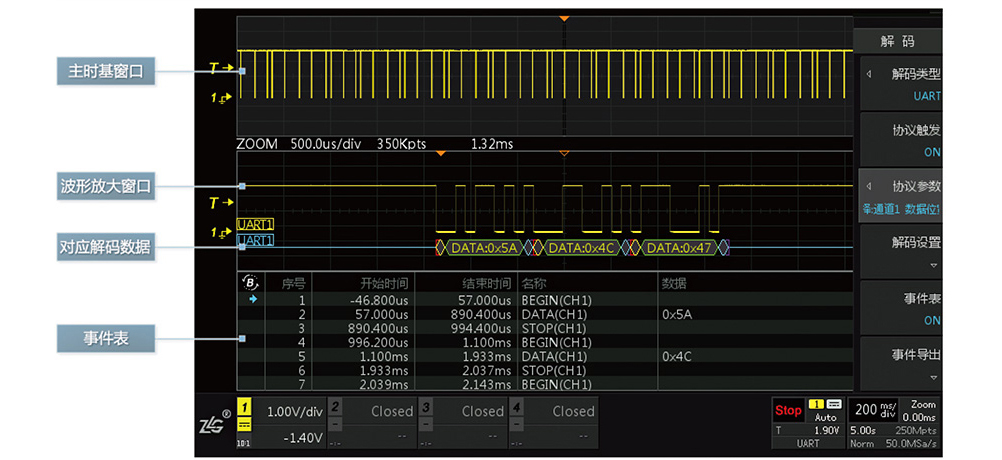

ZDS2024 Plus示波器免费配备了25种协议解码，CAN、LIN、I2C、SPI、UART、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、 SD_SPI、SD_SD、IrDA、Manchester、DiffManche、Miller、DHT11、 SHT11、 NEC、RC5、RC6、FlexRay，除此之外，ZDS2024 Plus还免费配备了CAN FD协议解码，真正再一次定义了200M示波器！

33万次/秒波形刷新率

由于波形合成器的实时处理能力和波形显存的吞吐带宽的技术限制，2000系列示波器的波形刷新率一般很低，波形观测存在大量的死区时间，用户也会因此错过了许多波形细节，大大降低了工作效率。

ZDS2024示波器研发团队采用大规模FPGA，突破各个技术难点，每一行代码都尝试不同的实现方式，以寻求佳效果。从刚开始的75K到150K、260K至终的330K，不断地突破自我、精益求精。更高的波形刷新率能够让用户快速发现异常信号，显著提高工作效率。

模板触发

工程师在调试产品的时候，经常会遇到一些难以捕获的信号。在对信号特性不了解的情况下，我们能否通过一种简单易用的方法将其捕获呢？研发团队在示波器强大的触发功能基础上，创新性地添加了模板触发功能。通过触碰过滤原理，实现了可以隔离任何规律的异常信号的功能。使测试变得简单，有趣。

4Mpts FFT分析

市面上多数2000系列示波器大只支持8K样本点的FFT分析，在1G采样率的情况下，频率分辨率仅有125KHz，多数情况都无法准确判断信号频谱分布。ZDS2024示波器拒绝单纯的功能堆砌，内部采用了专业的处理芯片，突破技术壁垒，将FFT分析点数升级至4M样本点，同样在1G采样率的情况下频率分辨率能精确到250Hz，可以准确分析出电路中的干扰噪声来源，大大提高了示波器FFT的实用价值。

4Mpts FFT分析功能，不仅仅是在量上突破，而且还是在质上的飞跃。

支持51种参数自动测量

仅仅通过波形的直观表现来分析波形远远不够，只有将波形各项指标精确量化，才能看透波形异常的本质。然而受限于架构和芯片限制，绝大多数示波器的参数测量都是基于采样结果进行抽点，无论屏幕中有多少个信号周期，都仅仅抽取每屏中的一个周期信号进行统计测量，这也直接导致了结果的严重失真。

为了实现真正意义的参数测量统计，我们采用FPGA进行全硬件加速，通过对屏幕上每一个周期信号的测量，计算出每一项指标的大值，小值，平均值，标准差，实现了真正意义参数测量功能，并且多达51种。

波形搜索功能

在调试信号波形时，我们需要明确信号是否出现了异常。如果出现了异常，那这些异常信号出现的频率是多少，是不是周期性出现的呢？

为了弄清楚这些问题，一般需要长时间记录波形，然后基于这样一个庞大的波形数据库去定位异常波形出现的位置。ZDS2024依托于海量存储和硬件加速的优势，能够从数十万个波形中迅速定位出感兴趣的信号，只要当前屏幕内出现了符合搜索条件的波形信号，系统都将自动地在对应位置做上标记，异常信号一览无余。

七种一键操作

2012年10月第三款示波器研制成功，在试用的过程中，用户发现将波形存储到U盘的操作非常繁琐。当时研发人员反映，安捷伦也是这么做的。周立功先生对此感到很失望，“抄——必将死路一条！唯有颠覆才能胜出，无论如何都要做到一键存储！“为了提升用户体验，毅然推迟了示波器的发布。终于，ZDS2024示波器把80%的用户、在80%的时间里、用到的80%的功能汇聚成七种一键操作，功能连贯，易于分辨，一键到位，显著提高测试效率。

极速开机

示波器的开机时间几乎都在30秒甚至1分钟以上，对于现场测试工程师来说，有可能会遗漏稍纵即逝的异常信号，几乎所有的示波器厂商都对这个需求熟视无睹。而致远电子的设计理念却与众不同，ZDS2024示波器做到了从按下电源到开始使用，整个过程仅需要十余秒，其开机时间击败了所有其他品牌的示波器。正如周立功先生所说：“要做到让用户从按下电源那一刻起，就能感受到的体验。”

支持与百集实操视频

致远电子一直信奉产品要由客户中来，也要到客户中去，产品必须与客户形成闭环。在我们看来，销售绝不是终点。我们反复思考：到底该如何能与客户直接对话解决问题，如何能直接的接收客户的反馈并做出回复？

为了更快速的响应客户，周立功先生主导创建了示波器用户交流群，用户有什么问题，示波器团队便立即响应回答。并且，定期将产品的使用方法， 以及客户的测试问题和解决方案制作成视频。不仅让用户了解测试问题的原理，而且还能通过视频观看问题解决过程及操作步骤。

标配件

配件名称	描述	实物图
探头	每通道标配 1:1/10:1 250M 无源探头
电源线	用于示波器供电
USB通信线缆	实现PC 和示波器通信
光盘资料	产品相关电子版资料

选配件

配件名称	描述	实物图
ZP1050D高压差分探头	衰减比：    1/50                   1/500 测量范围： 1/50: 130V                   1/500: 1300V 带宽：        50MHz
ZP1080D高压差分探头	衰减比：    1/50                   1/500 测量范围： 1/50: 130V                   1/500: 1300V 带宽：        80MHz
便携包	黑色
前面板保护罩	保护示波器前面板和液晶显示不受损
